O operador vê a máquina funcionando, mas o supervisório mostra valores congelados. O CLP continua executando a lógica local; já a tela da sala de controle acusa perda de comunicação. Reiniciar o computador pode até recuperar a conexão, mas não explica o motivo.
Falhas entre CLP e SCADA exigem investigar endereço de rede, protocolo, configuração das tags, disponibilidade do servidor e qualidade do tráfego. Mudar várias configurações ao mesmo tempo transforma uma falha simples em um problema maior.
Resposta rápida: Quando o SCADA não recebe dados do CLP, verifique primeiro se o controlador está operando, se a rede possui conectividade e se o protocolo e as variáveis estão configurados corretamente. Diferencie falha de comunicação, dado inválido e problema de atualização visual. Faça alterações com backup e controle de mudança, sem comprometer o funcionamento seguro da máquina.
A máquina está parada ou só o dado desapareceu?
Uma IHM local que permanece atualizando variáveis enquanto o SCADA perde comunicação sugere que o controle físico pode continuar saudável. Se a própria IHM também congela, o defeito pode estar no controlador ou numa rede compartilhada. Nem todo alarme de comunicação significa parada da produção.
Em um projeto de integração entre CLP e SCADA, é essencial separar o canal de supervisão dos circuitos responsáveis pela segurança da máquina. A Movitek desenvolve integração entre máquinas, sensores e softwares. Uma falha de visualização não deve ser tratada como autorização para ignorar intertravamentos ou acionar equipamentos às cegas.
Endereço IP, máscara e rota: os três erros clássicos
Em redes Ethernet industriais, conflito de IP pode surgir quando um equipamento é substituído usando endereço já existente. Máscara incompatível e ausência de rota entre sub-redes impedem comunicação mesmo quando as luzes do switch piscam. Teste conectividade e caminho de rede com ferramentas autorizadas, sem alterar a operação da planta.
A programação de controladores industriais deve manter inventário dos endereços, nomes de host, portas e versões de firmware. Uma captura de tráfego pode revelar perda de pacotes, retransmissões ou tentativas de conexão rejeitadas, mas não comprova por si só que a lógica do CLP está errada.
Protocolo correto não resolve tag endereçada incorretamente
Modbus TCP, OPC UA, EtherNet/IP e Profinet atendem a necessidades distintas; sua presença no catálogo de dois equipamentos não garante interoperabilidade automática. Confira o driver, a porta, o modo de operação, a versão e o mapeamento de registradores. Um deslocamento de endereço ou interpretação de tipo de dado pode produzir leituras absurdas sem derrubar a conexão.
Em projetos de integração tecnológica, um mapa de sinais aprovado reduz retrabalho: variável física, endereço no CLP, unidade, escala, frequência esperada e regra de qualidade do dado. A padrão ISA-95 de integração de sistemas industriais ajuda a situar integração entre camadas de produção e negócio, embora não substitua os manuais específicos dos protocolos.
Intermitência aponta para cabos, switches e carga de rede
Se a conexão cai somente quando um motor parte ou quando um turno inicia, verifique interferência eletromagnética, blindagem, aterramento funcional, alimentação dos switches e excesso de tráfego. Inspecione também conectores sujeitos a vibração e portas com contadores de erros. Evite partir da hipótese de que o software é o único culpado.
A Movitek trabalha com sistemas SCADA para supervisão industrial. A troca de diagnóstico de falhas elétricas pode ser necessária se a investigação demonstrar problemas de alimentação, interferência ou falhas físicas no painel. Alterar temporizadores para esconder perdas recorrentes não conserta a rede.
Roteiro de diagnóstico sem derrubar o processo
- Registre o horário, as tags afetadas e o estado operacional da máquina.
- Confira logs do SCADA e do serviço de comunicação.
- Valide IP, máscara, gateway e portas autorizadas.
- Compare uma tag conhecida com o valor local do controlador.
- Inspecione contadores de erros e disponibilidade dos equipamentos de rede.
- Faça testes controlados e documente alterações para permitir reversão.
Um escopo de atualização de sistemas de controle pode incluir migração do driver ou modernização de controladores que deixaram de receber suporte. Antes de alterar firmware, confira compatibilidade e plano de recuperação.
O dado está chegando, mas o gráfico continua parado
Alguns sistemas sofrem com cache da aplicação, serviço de histórico parado, tags desabilitadas ou taxa de atualização mal configurada. Confira a diferença entre valor instantâneo, valor armazenado e timestamp. Se um indicador usa data do servidor em fuso incorreto, o dado pode existir e mesmo assim aparecer fora da janela esperada.
Na comunicação entre máquinas e sensores, é útil definir quem responde pela coleta, pela aplicação e pelo armazenamento dos históricos. A Movitek realiza programação e manutenção de controladores industriais. Um SCADA confiável exige nomenclatura consistente e registros com origem temporal rastreável.
Uma investigação de pacotes que evita mudar tudo no escuro
Em redes industriais, a primeira evidência deve ser coletada onde a comunicação realmente falha. Se o CLP responde a um computador de manutenção, mas não ao servidor SCADA, compare rotas, regras de firewall e interfaces usadas por cada origem. Se o equipamento não responde a ninguém, concentre a inspeção em alimentação, conexão física, porta do switch e configuração do próprio controlador. O simples fato de um endereço IP aceitar ping não comprova que o protocolo industrial ou as variáveis da aplicação estejam funcionando.
Capturas de tráfego em uma porta espelhada do switch podem revelar retransmissões, sessões encerradas e tentativas de conexão recusadas. Esse trabalho exige cuidado: não coloque equipamentos de diagnóstico dentro da rede de produção sem autorização e planejamento. Também evite conectar dois computadores à mesma porta com endereços duplicados; o teste pode criar uma falha nova e mascarar a original.
Mapeie a variável até a tela, salto por salto
Suponha que a temperatura do tanque permaneça congelada no supervisório. Verifique primeiro se o sensor está indicando valor plausível no CLP. Depois, confirme se a variável publicada pelo controlador é a mesma configurada no driver do SCADA. Em seguida, examine a atualização da tag, o tratamento de qualidade do dado e a expressão usada pelo objeto gráfico. Um valor correto no driver, mas errado na tela, desloca a causa para configuração ou lógica de apresentação.
Nos protocolos que mantêm conexões persistentes, avalie o intervalo de amostragem e a quantidade de tags consultadas. Uma comunicação que funcionava com poucas variáveis pode se tornar instável após a inclusão de milhares de pontos sem revisar a capacidade do servidor e do equipamento. O remédio não é necessariamente reduzir toda a frequência: pontos críticos podem merecer atualização rápida, enquanto variáveis administrativas toleram intervalos maiores.
Registre o resultado com hora, versão dos drivers, firmware, topologia da rede e mudança aplicada. Se a correção exigir atualização de software, prepare reversão. Em instalações industriais, uma mudança bem documentada vale mais do que um ajuste que funciona hoje e ninguém consegue explicar na próxima manutenção.
Perguntas de rede que evitam diagnósticos equivocados
O ping responde, mas o SCADA não recebe dados. Por quê?
O teste de ping confirma apenas certo tipo de alcance IP quando permitido na rede. Ele não comprova que a porta do protocolo está disponível, que existe sessão autenticada ou que as tags estão válidas. Confira serviço de comunicação, driver, licença, firewall, versão do protocolo e endereço das variáveis. Em algumas redes industriais o ping é bloqueado por política, sem impedir o tráfego de aplicação.
Uma atualização do Windows pode afetar o supervisório?
Pode alterar serviços, permissões, componentes de comunicação, política de segurança e compatibilidade com drivers antigos. Isso não significa que atualizar sistemas seja errado. Faça homologação, cópia de recuperação e planejamento de implantação. Registre a versão anterior e as mudanças introduzidas. Equipamento industrial crítico não deveria depender de alterações não testadas no computador que executa o servidor de supervisão.
Como saber se há erro de unidade ou escala?
Compare uma variável com instrumento e indicação local confiáveis, dentro das condições seguras de medição. Um valor lido como 250 pode representar 25,0 graus se houver fator de escala; uma palavra de registrador interpretada como inteiro quando deveria ser ponto flutuante pode resultar em números absurdos. Documente tipo, ordem de bytes, unidade e escala no mapa de dados. Não corrija o visor apenas para fazer o número parecer plausível.
É correto deixar o SCADA comandar diretamente todas as máquinas?
Não necessariamente. A arquitetura depende de risco, requisitos operacionais e segregação de funções. Supervisão e comando remoto exigem permissões, confirmação de estado, tratamento de perda de comunicação e mecanismos seguros de operação. Decisões de segurança e intertravamento não devem depender da disponibilidade de um computador de escritório. Modele quem pode comandar, em que condição e como ocorre a recuperação.
Quando o problema exige especialista em automação e redes
Se o defeito apareceu após troca de switch, atualização do sistema operacional, alteração de VLAN, migração de controlador ou instalação de um novo equipamento, reúna a linha do tempo dessas mudanças. Esse histórico costuma valer mais que horas de tentativa aleatória.
Quando houver risco de perda de controle ou leitura crítica, aplique o procedimento operacional de contingência e acione profissionais habilitados. A restauração correta inclui testes de comunicação, alarmes, atualização de dados e recuperação após queda de energia, sem alterar funções de segurança.

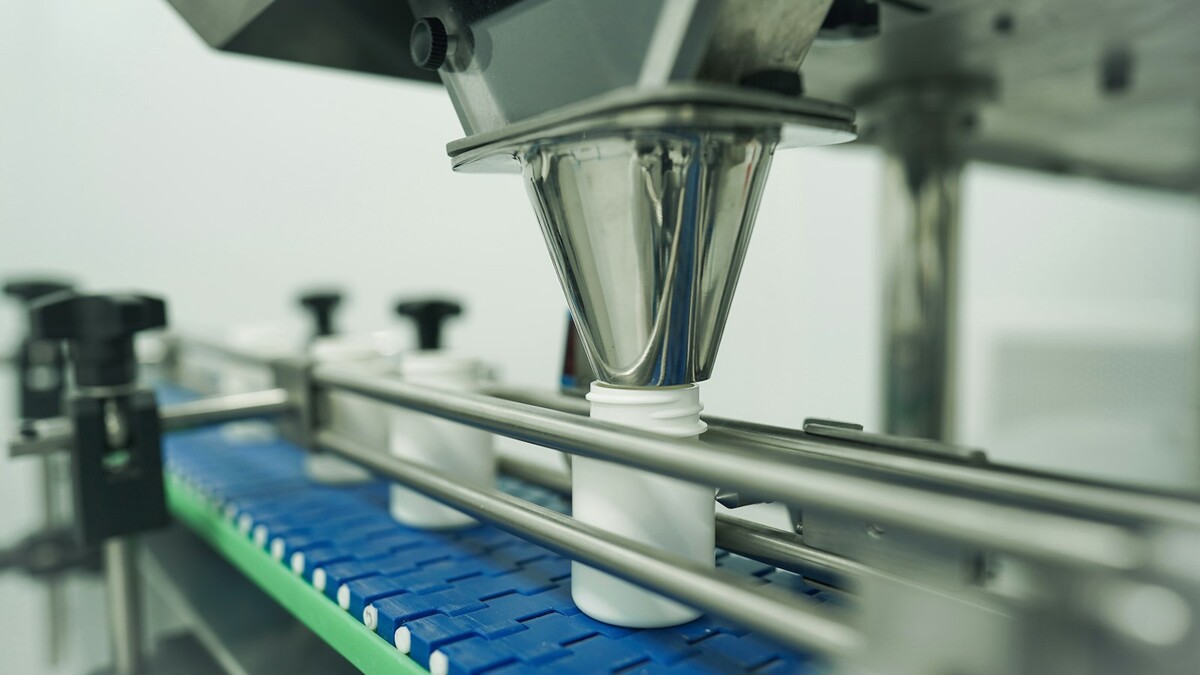

Imagem destacada: foto de Raymond Sime / Unsplash.
